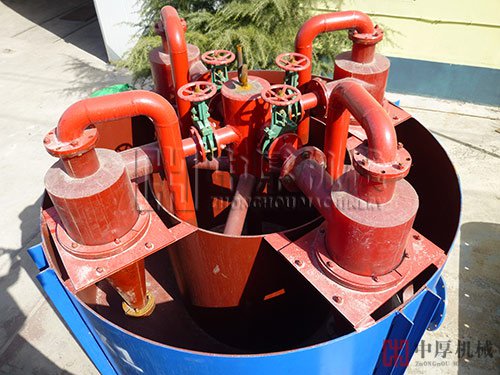

水力旋流器是一種分級、脫泥設備、特別適用細分級作業。由于它的構造簡單，處理量大，在國內外已廣泛使用。水力旋流器由上部一個中空的圓柱體，下部一個與圓柱體相通的倒椎體，二者組成水力旋流器的工作筒體。除此，水力旋流器還有給礦管，溢流管，溢流導管和沉砂口。

水力旋流器工作原理：

　　水力旋流器用砂泵(或高差)以壓力(一般是0.5～2.5公斤/厘米)和流速(約5～12米/秒)將礦漿沿切線方向旋入圓筒，然后礦漿便以很快的速度沿筒壁旋轉而產生離心力。通過離心力和重力的作用下，將較粗、較重的礦粒拋出。

　　水力旋流器在選礦工業中主要用于分級、分選、濃縮和脫泥。當水力旋流器用作分級設備時，主要用來與球磨機組成磨礦分級系統;用作脫泥設備時，可用于重選廠脫泥;用作濃縮脫水設備時，可用來將選礦尾礦濃縮后送去充填地下采礦坑道或尾礦再利用。

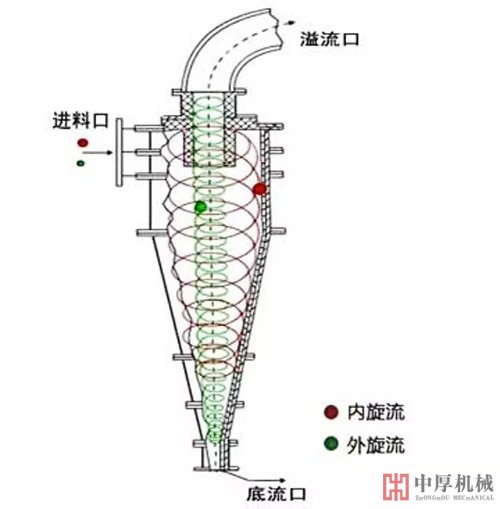

水力旋流器示意圖

水力旋流器特點：

　　1、水力旋流器無運動部件，構造簡單;單位容積的生產能力較大，占面積小。

　　2、分級效率高(可達80%～90%)，分級粒度細;造價低，材料消耗少。

　　3、沉沙口和給礦口采用新型硬質合金、硬質陶瓷、碳化硅和橡膠等材料制作耐磨件。

水力旋流器使用要點:

　　1、根據分離粒度和處理的礦漿量，來選擇旋流器的結構參數。

　　2、選擇適當?shù)男髌鹘o礦方式。給礦有三種方式：①借高差自流給礦，②穩壓箱給礦，③砂泵直接給礦，一種給礦方式要求有較大的高差(一般在5m以上)，地形條件不允許時難以實現：二種給礦的優點是壓力穩定，但缺點是管路多，礦漿回流大，經濟效果較差：第三種給礦管路少，經濟效果好，但給礦壓力波動較大。目前多用第三種給礦方式(即所謂動壓給礦)。

　　3、穩定旋流器的給礦壓力。因為給礦壓力直接影響旋流器的處理量和分級粒度，給礦壓力越大，礦漿流速越高，旋流器的處理量就越大，同時礦漿在旋流器中旋轉速度和離心力也越大，分級粒度也越細。確定分級粒度以后，就要求的壓力與之相適應，壓力過大則沉砂中混入的細粒增多，壓力過小則溢流中混入的粗粒增多，這都會降低分級效率。

　　4、注意旋流器沉砂口直徑的變化。沉砂口增大時，則沉砂量增大，質量分數降低，沉砂中細粒增多，溢流量減小，溢流變細;反之，當沉砂口減小，則沉砂質量分數增高，溢流中粗粒增多，溢流量增大。

　　5、給礦濃度要適當。濃度大小直接影響產品的濃度和粒度。給礦濃度太低時，分級效率高但干礦處理量下降;給礦濃度太高時，礦漿的黏度增大，分級效率下降。一般分級粒度越細，給礦濃度應越低。

　　6、旋流器給礦要用篩子隔除草渣、木屑等雜物，防止堵塞。
